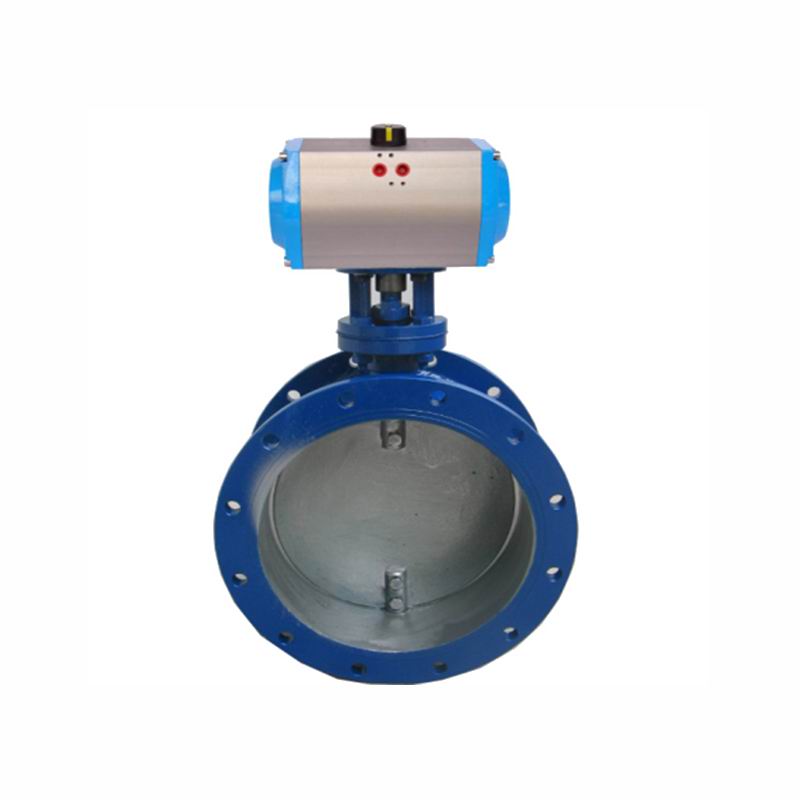

气动通风蝶阀

气动通风蝶阀由气动执行器和通风蝶阀两部分组成，通风蝶阀是用在通风管道中的一种非密闭旋转型蝶阀，采用中线式蝶板与短结构钢板焊接形式制造，作为气体介质的流量调节或开关控制，具有结构尺寸短，重量轻，安装方便等特点。该阀驱动力矩小，启闭灵活，操作方便。阀体上设置油密封挡圈，密封副之间无可见间隙，泄漏率小。蝶板与阀体间的膨胀间隙大，能有效防止因热涨冷缩造成的卡死现象。也可配备其他驱动装置，如手动装置、蜗轮传动装置、电动装置。通风蝶阀适用温度岁阀体炫彩而定，公称压力≤1.0MPa，广泛用于治金、师化、电力、建材、矿山等工业管线。

气动通风蝶阀的密封系统采用的是金属封闭，虽然密封效果比不上弹性密封，但是使用寿命要比弹性密封长，而且具有耐高温的特性。所以在建材、电力、治金等行业都有着广泛的应用。在高温介质输送管道中，都可以实现连接和关闭调节作用。

因为通风蝶阀的蝶板与阀体间的间隙很大，有足够的膨胀空间，所以在使用过程中它可以有效的防止因为温度变化带来的热胀冷缩的情况，也就不会产生蝶板卡死的现象了。

气动通风蝶阀特点：

1.可远距离控制阀门开关、调节，达到了省时省力，省人工成本。

2.内无连杆、螺栓等、工作可靠、使用寿命长。可以多工位安装，不受介质流向影响。

3.采用中线式碟板与短结构钢板焊接的新型结构形式设计制造的，结构紧凑、重量轻、便于安装、流阻小、流通量大，避免高温膨胀的影响，操作轻便。

气动通风蝶阀采用标准：

设计标准：GB/T12238、JB/T8692

法兰连接尺寸：GB/T9115

结构长度：GB/T12221

压力试验：GB/T13927、JB/T9092

强度试验：0.075  0.375  0.9

密封试验：≤1.5%泄漏量

适用温度：-40～+450℃

气动通风蝶阀技术参数：

公称通径 DN50～DN2000(mm)

压力等级 PN0.25、0.6、1.0MPa

连接方式 法兰式连接

结构形式 中线型结构

驱动方式 气动控制,气源驱动(可带手轮)

阀体材质 铸钢WCB、不锈钢304、不锈钢316

密封材质 本体密封

工作场合 空气、煤气、含尘气体、烟道气、冷热风等

控制方式 开关型（，调节型

附件选配 、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

气动通风蝶阀安装尺寸：
