Acrel安科瑞DTSD1352-xSyD三相导轨式交流电力仪表 铁塔基站用 带RS485通讯 DT
Acrel安科瑞DTSD1352-xSyD三相导轨式交流电力仪表 铁塔基站用 带RS485通讯 DTSD1352-xSyD 总回路≤12

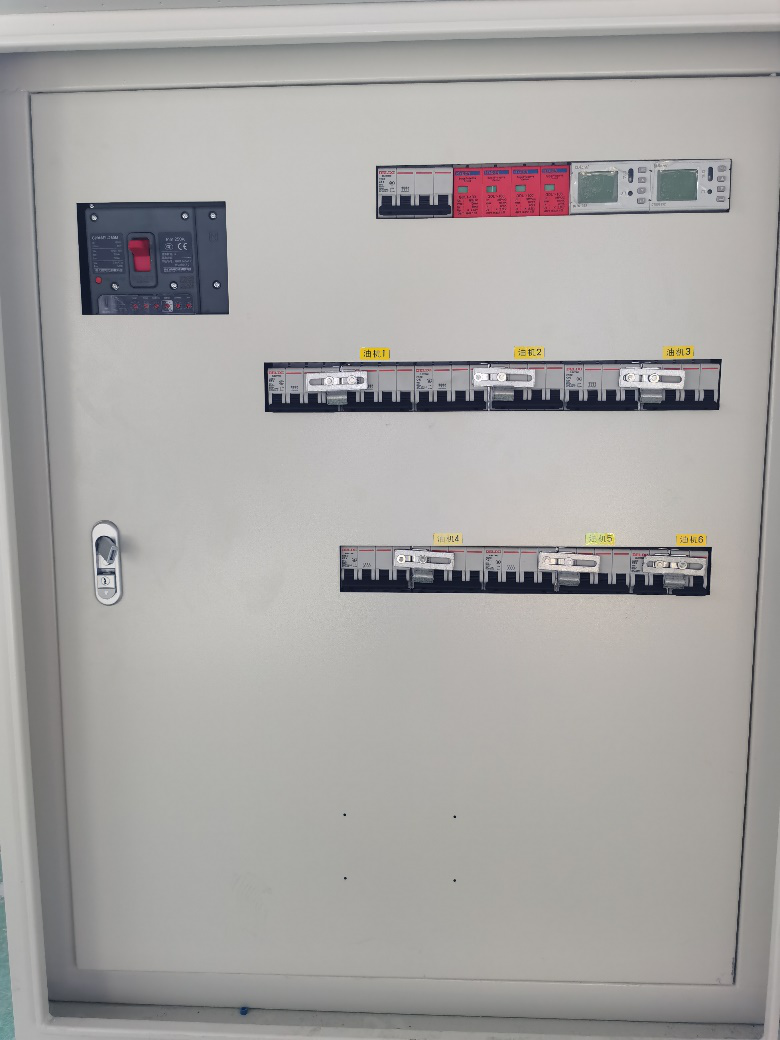

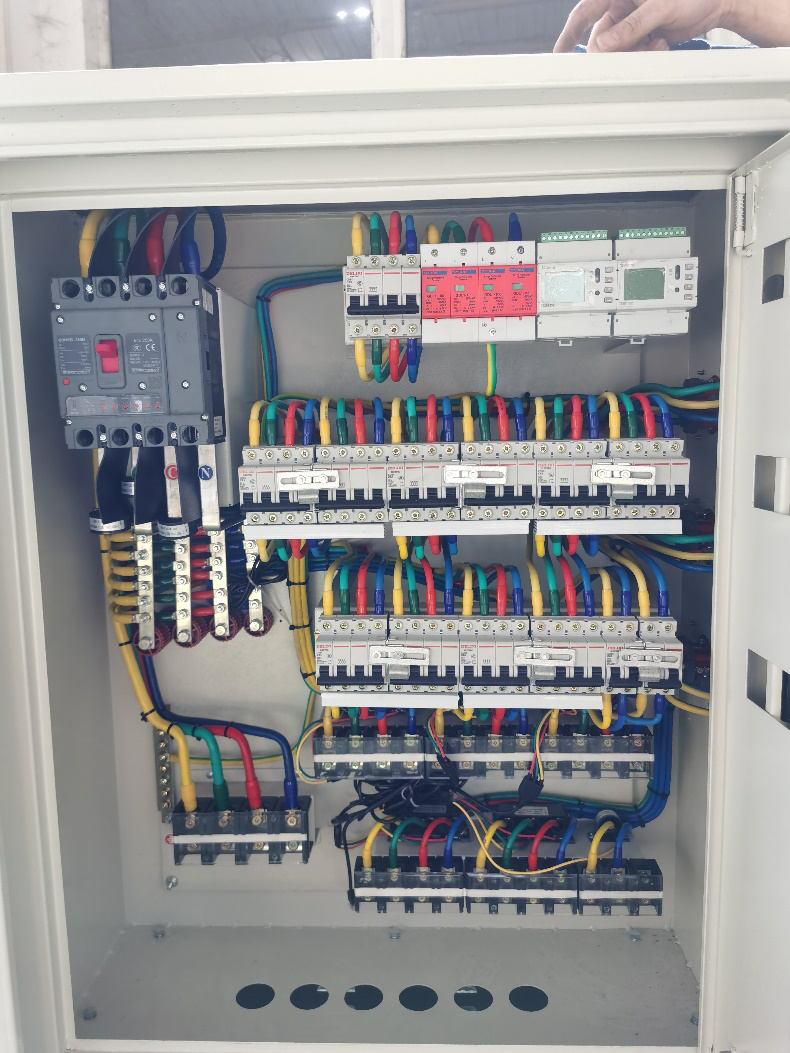

一、 交流监测

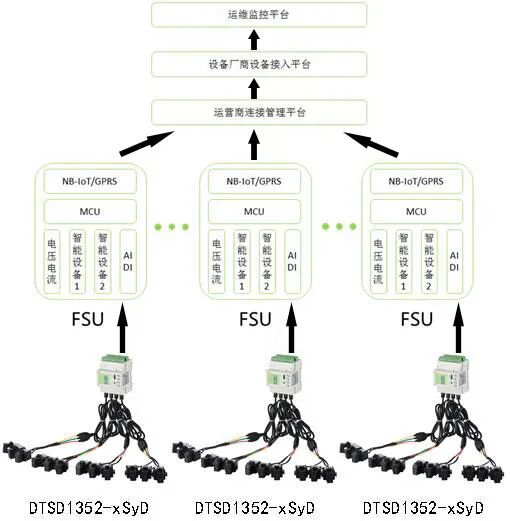

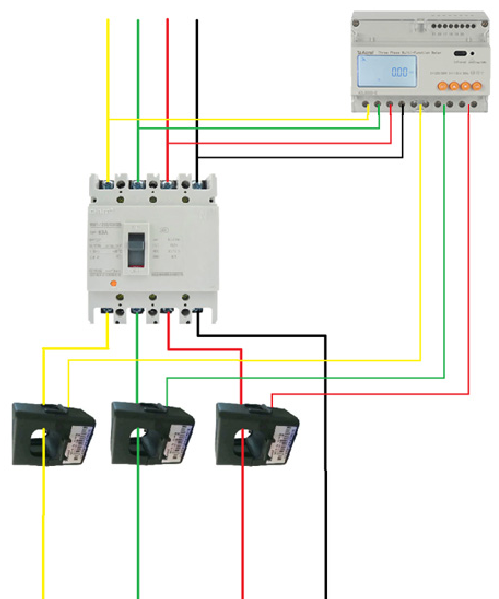

1、组网图
2、配置方案
配置方案 | 数量 | 实现功能 | 备注 | ||
仪表 | DTSD1352-xSyD | 1 | 检测x个三相回路和y个单相回路的电压、电流、有功功率、无功功率、功率因数、有功电能、无功电能、复费率电能、电能冻结、2-31次谐波、RS485通讯、LCD显示等。 | DTSD1352-xSyD（x、y为回路数）xS：x个三相回路，需配置三相互感器yD：y个单相回路，需配置单相互感器 通讯协议符合YD/T1363相关要求 | |
互感器 | 三相 互感器 | AKH-0.66/Z-15Y | x | 三个互感器为一整体，测量三相回路电流额定电流100A，孔径：φ15 | 三相回路采用三相互感器时 |
单相 互感器 | AKH-0.66/W-20Y | y | 单个互感器，测量单相回路电流额定电流250A，孔径：φ20 | 单相回路采用单相互感器时 | |
单相 互感器 | AKH-0.66/W-20Y | 3x+y | 单个互感器，测量单相回路电流额定电流250A，孔径：φ20 | 所有回路均采用单相互感器时如配置了AKH-0.66/Z-15Y，则不配置该项 | |
